2.2近紅外光譜儀二階導數(shù)差譜分析

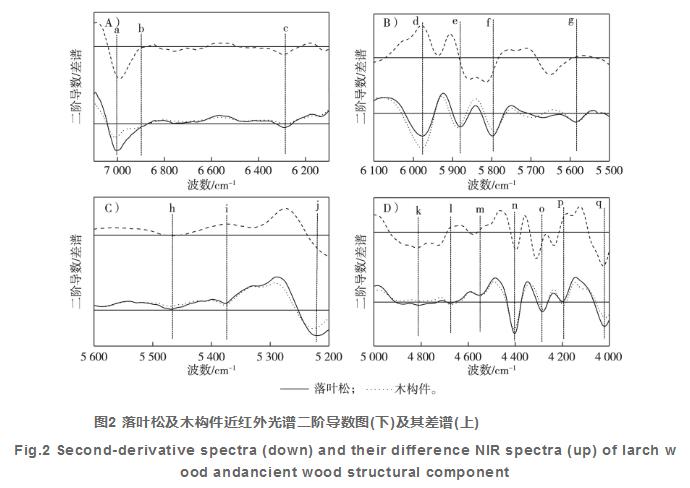

根據(jù)古代建筑木預制構(gòu)件二階導數(shù)減掉馬尾松相對應二階導數(shù)譜帶，得到近紅外光譜分析二階導數(shù)差譜，反映木料有機化學成分的提升或降低，能夠觀查各吸收譜帶部位轉(zhuǎn)變所體現(xiàn)的有機化學成分轉(zhuǎn)變狀況。在譜帶范疇6100～7100cm^-1內(nèi)，二種材質(zhì)在分別相匹配譜帶消化吸收峰的差別由圖2A所顯示(英文字母序號同表1，相同)，關(guān)鍵體現(xiàn)木料甲基纖維素中甲基震動的一次內(nèi)存超頻。由圖2A得知，二階導數(shù)譜帶在該峰位范疇內(nèi)發(fā)生3個更有意義的吸收譜帶，各自坐落于7000，6896和6286cm^-1處。在其中，7000cm^-1為甲基纖維素不定形區(qū)隨意甲基、弱共價鍵融合的甲基伸縮式震動一次內(nèi)存超頻。在7000cm^-1處，木預制構(gòu)件吸收譜帶有向高峰位方位遷移的趨向，說明隨意甲基非常容易產(chǎn)生弱共價鍵融合。6896cm^-1為木質(zhì)纖維素中酚羥基伸縮式震動的一次內(nèi)存超頻，而6286cm^-1處為甲基纖維素結(jié)晶體區(qū)甲基伸縮式震動的一次內(nèi)存超頻。以上3個消化吸收峰均屬于甲基伸縮式震動一次內(nèi)存超頻峰，從差譜上看，6896cm^-1處二者譜帶區(qū)別并不大，而a和c處則為負數(shù)，說明木預制構(gòu)件甲基纖維素成分小于馬尾松當代材。

在譜帶范疇5500～6100cm-1內(nèi)(圖2B)，二階導數(shù)譜圖發(fā)生4個吸收譜帶，各自坐落于5978，5882，5800和5587cm^-1處。在其中，5978，5800和5587cm^-1各自屬于木質(zhì)纖維素芬芳環(huán)上CH官能團、木質(zhì)素上咪唑和吡喃環(huán)上的CH官能團及其甲基纖維素結(jié)晶體或半結(jié)晶體區(qū)的CH官能團。從差譜圖看得出，5978cm^-1處屬于木質(zhì)纖維素成分的譜帶為恰逢，說明與當代材對比木預制構(gòu)件中木質(zhì)纖維素成分濃度值提升，而屬于木質(zhì)素的譜帶為負數(shù)，說明木預制構(gòu)件中成分相對性成分降低，而屬于甲基纖維素譜帶基本上沒有轉(zhuǎn)變。此外，木預制構(gòu)件和馬尾松在消化吸收帶5882cm^-1處，消化吸收較差，且消化吸收抗壓強度不管在初始譜圖或是二階導數(shù)圖上基本上沒有區(qū)別，目前參考文獻末見報導該譜帶所屬。因為在譜段5500～6100cm^-1區(qū)段，吸收譜帶中主要是脂環(huán)族和脂環(huán)CH官能團震動的一次內(nèi)存超頻及其OH官能團的合頻。除此之外，木預制構(gòu)件與馬尾松木料甲基纖維素結(jié)晶體區(qū)在這里譜帶區(qū)域內(nèi)轉(zhuǎn)變相對穩(wěn)定(如圖所示2中g(shù)處)，因而，推論該點應屬于甲基纖維素結(jié)晶體區(qū)強共價鍵融合伸縮式震動與CH官能團形變震動一次內(nèi)存超頻的合頻。

在譜帶范疇5200～5600cm^-1內(nèi)(圖2C)，二階導數(shù)譜圖發(fā)生3個吸收譜帶，各自坐落于5464，5373和5220cm^-1處。在其中，5464cm^-1表明屬于甲基纖維素結(jié)晶體區(qū)和半結(jié)晶體區(qū)，差譜值接近于零，說明木預制構(gòu)件和馬尾松該成分濃度值轉(zhuǎn)變并不大;而5220cm^-1處表明自由水震動。譜帶5373cm-1處目前參考文獻末見報導其譜帶所屬，根據(jù)上述情況的根據(jù)，在該點差譜值為正，融合對木預制構(gòu)件有機化學微量分析結(jié)果，推論該點屬于OH的震動與木質(zhì)纖維素芬芳環(huán)CH震動一次內(nèi)存超頻的合頻。

在譜帶范疇4000～5000cm^-1內(nèi)(圖2D)，二階導數(shù)譜圖發(fā)生7個吸收譜帶，各自坐落于4808，4675，4546，4404，4289，4195和4019cm^-1處。在其中，k、n、o和q屬于甲基纖維素結(jié)晶體區(qū)或半結(jié)晶體區(qū)，其差譜均為負數(shù)，說明木結(jié)構(gòu)建筑中纖維和木質(zhì)素成分降低，而屬于木質(zhì)纖維素的l和m處，其差譜值則為恰逢，說明木質(zhì)纖維素的相應成分有所增加。在譜帶4675cm^-1處，目前參考文獻末見其所屬。因為在譜帶范疇4000～5000cm^-1內(nèi)，主要是CH官能團的升縮震動及形變震動為主導，因而，融合有機化學成分定性分析的結(jié)果，推論該譜帶屬于木質(zhì)纖維素，臨時把該譜帶屬于CH官能團的升縮震動與形變震動的合頻。

2.3有機化學成分轉(zhuǎn)變剖析

2.3.1糖類與碳水化合物溶解剖析

在譜帶4000～7000cm^-1范疇內(nèi)，根據(jù)二階導數(shù)差譜分析，來源于甲基纖維素、木質(zhì)素結(jié)晶體及不定形區(qū)的C—H震動吸收譜帶(表1中e、f、k、n、o、q)均為負數(shù)，說明木預制構(gòu)件中的膳食纖維和半化學纖維發(fā)生差異水平的溶解。斎藤幸恵等[19]根據(jù)科學研究始建公年1500年的福勝寺本堂載重木預制構(gòu)件(松)化學成分分析結(jié)果顯示，應用時代越長，木預制構(gòu)件中的綜甲基纖維素成分慢慢降低，半化學纖維溶解較為顯著。袁誠等[20]對挖掘古樹有機化學成分的解析結(jié)果也說明，長期性掩埋的古樹，木料的膳食纖維和木質(zhì)素溶解比較嚴重。本分析中經(jīng)過對木預制構(gòu)件和當代材馬尾松的有機化學成分定性分析，在其中綜甲基纖維素相對性成分各自為62.54%和70.66%，α-甲基纖維素各自為42.3%和46.3%，木質(zhì)素各自為20.24%和24.36%。相對性于當代材，木預制構(gòu)件中纖維和木質(zhì)素均出現(xiàn)差異水平溶解，但與當代材相較為核甘酸成分溶解并不是很嚴重，應用600a的木預制構(gòu)件核甘酸成分只減少了4%上下。

2.3.2木質(zhì)纖維素轉(zhuǎn)變剖析

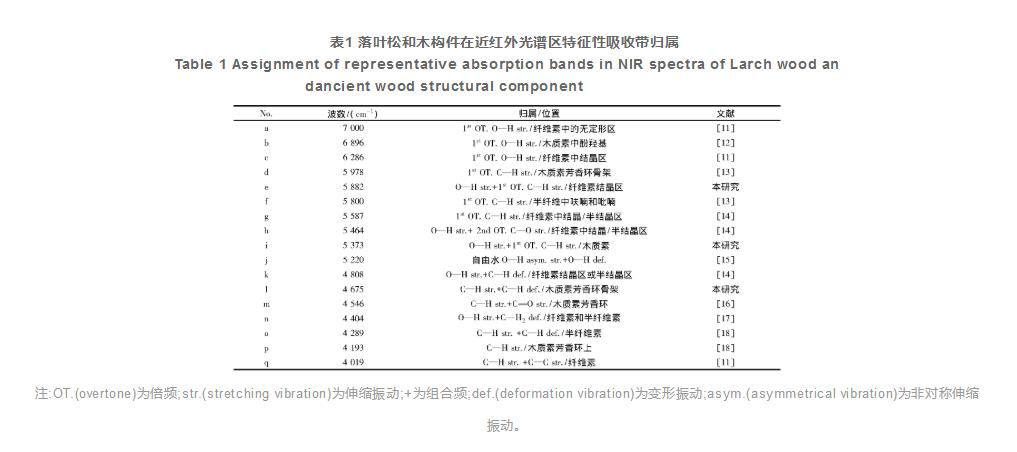

與核甘酸成份相較為，體現(xiàn)木質(zhì)纖維素芬芳環(huán)上CH伸縮式震動一次內(nèi)存超頻及合頻吸收譜帶發(fā)生在5897，5373，4675，4546和4193cm^-1等處(表1)。這種譜帶在二階導數(shù)差譜中都主要表現(xiàn)為恰逢，說明木預制構(gòu)件中木質(zhì)纖維素的含量相對性于當代材提升。對木預制構(gòu)件和當代材馬尾松有機化學成分定性分析，木質(zhì)纖維素相對性成分各自為34.20%和22.98%。根據(jù)對挖掘木料的紅外光譜分析表明木質(zhì)纖維素消化吸收抗壓強度提高，存有一定程度上的溶解，但相對性濃度值提升。目前研究表明，陽光照射是造成 木質(zhì)纖維素溶解的首要要素，木質(zhì)纖維素對日光中紫外線光波長的光源比較比較敏感，此次抽樣的載重木預制構(gòu)件在房間內(nèi)應用，受自然環(huán)境標準，太陽、水份的直接影響比較有限。房間內(nèi)地理環(huán)境標準下應用約600a的木預制構(gòu)件相對性木質(zhì)纖維素成分提升，關(guān)鍵歸功于核甘酸成分的降低?？茖W研究結(jié)果顯示，木預制構(gòu)件中木質(zhì)纖維素成分的經(jīng)時轉(zhuǎn)變可以根據(jù)近紅外光譜開展高質(zhì)量判定檢驗。

2.3.3晶粒大小轉(zhuǎn)變剖析

XRD剖析結(jié)果顯示，木預制構(gòu)件和馬尾松當代材二者的相對性晶粒大小各自為27.2%和43.3%。NIRS在與結(jié)晶體與半結(jié)晶體結(jié)構(gòu)有關(guān)的兩個(圖2中e、k處)吸收譜帶二階導數(shù)差譜為負數(shù)，說明木預制構(gòu)件相對性晶粒大小減少，該結(jié)論與XRD剖析的結(jié)果相一致。本科學研究中木預制構(gòu)件甲基纖維素成分差別并不大，而晶粒大小顯著小于當代材。木質(zhì)素的分解造成 甲基纖維素半結(jié)晶體區(qū)的相互影響變?nèi)?，促使甲基纖維素微纖絲結(jié)構(gòu)越來越疏松，因而，發(fā)生綜甲基纖維素成分降低、甲基纖維素相對性晶粒大小降低，這也是木預制構(gòu)件變脆結(jié)構(gòu)力學特性減少的首要緣故。有機化學成分定性分析較為發(fā)覺，本科學研究核甘酸成分有一定溶解，可是溶解水平并不是很嚴重，該結(jié)論與斎藤幸恵等、袁誠等[20]的分析結(jié)論存有一定差別。緣故可考量為:最先，相對性于日本濕冷的天氣自然環(huán)境，本科學研究試品是古代建筑房間內(nèi)頂端三架梁，該地方坐落于木工程建筑房頂正中間下邊，自然通風不錯，自然環(huán)境干躁，且?guī)缀醪皇苷丈涞奈：?次之，掩埋木料與室外地理環(huán)境中采用的木料因為自然環(huán)境差別，造成 不一樣自然環(huán)境下木料有機化學成分溶解體制不一樣，比如是不是有陽光照射危害標準下木質(zhì)纖維素溶解體制等，還有待進一步科學研究。

3結(jié)果

小編應用近紅外光譜技術(shù)性古代建筑木預制構(gòu)件有機化學成分開展定性研究，融合有機化學成分定性分析的效果做好了探討，并對譜帶中產(chǎn)生的3個譜帶的所屬開展了推斷，得到下列結(jié)果:

1)NIRS在5882，5587，5464和4808cm^-1等譜帶處體現(xiàn)了甲基纖維素結(jié)晶體和半結(jié)晶體區(qū)的光譜信息，以上譜帶與當代材馬尾松差譜不會改變或降低與XRD方式得到的木料晶粒大小剖析結(jié)果一致。

2)NIRS在體現(xiàn)木質(zhì)素的5800和4289cm^-1譜帶差譜值減少，而在體現(xiàn)木質(zhì)纖維素的5978，5373，4675和4546cm^-1處差譜值提升，說明木質(zhì)纖維素相對性成分提升，該結(jié)論與有機化學成分定性分析的結(jié)果一致。

3)木預制構(gòu)件的衰老主要是木料有機化學成分中核甘酸成分溶解，及其因此致使的晶粒大小降低、木質(zhì)纖維素相對性成分提升。

因而，NIRS可以有效地體現(xiàn)這種木料內(nèi)部有機化學成分轉(zhuǎn)變信息內(nèi)容，可以完成對木預制構(gòu)件脆化的當場、即時點評與檢測。
